CASIO 아날로그 손목시계 1,000원으로 배터리 직접 교체하기



안녕하세요.



  오늘은 약 4년 정도 가지고 다니던 손목시계가 멈춰서 배터리 교체하는 내용을 공유해드리려고 합니다. 시계 종류도 많고 형태도 다를 것입니다. 그래서 이런 제품은 이렇게 하는 거구나 참고 정도로 읽어보시면 도움이 되지 않을까 합니다.



  그리고 죽은 시계의 배터리를 1,000원으로 교체해서 살린다면 뿌듯함을 느낄 실수 있습니다.

1,000원으로 행복을 느낄 일이 많이 없었는데 하나가 생기게 되었습니다.



  고가의 시계는 전문점에 가셔서 교체하시는 것을 추천드립니다. ~~

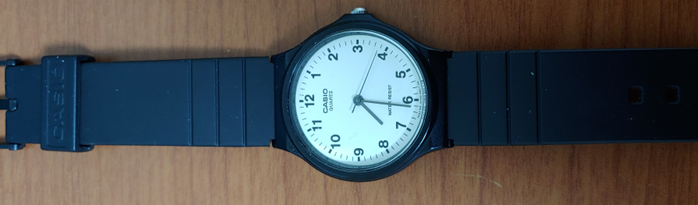

CASIO 아날로그 손목시계



  제가 가지고 있는 시계가 CASIO이지만, 완전 저가형만 원대 제품이라 부담 없이 시도해 보았습니다. (정품이 아닐 수도 있습니다. ^^;)



  특이한 것은 이전 제품들은 뒤판에 나사를 풀어서 열도록 되어 있는데 최근 제품들은 끼이는 형태로 제작되는 것 같습니다. 다는 아니겠지만요.



---

1. 배터리 교체 전 준비물



  - 시계 건전지(이것은 분해해서 어떤 종류의 배터리인지 확인 후 구매필요합니다.)

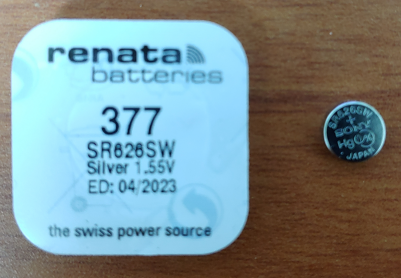

    현재 손목시계에 들어 있는 배터리 종류는 "SR626" 시리즈였습니다. 배터리 종류에 관한 것은 마지막 부분에 남기도록 하겠습니다.



코인(시계) 배터리



  - 정밀 작은 일자형 드라이버



드라이버





2. 분해하기



  1) 시계줄(밴드) 분리



  - 드라이버 사용 시 손가락이 다칠 수 있으니 장갑을 끼고 작업하셔야 합니다. 장갑이 없다면 조심해서 작업하셔야 합니다.

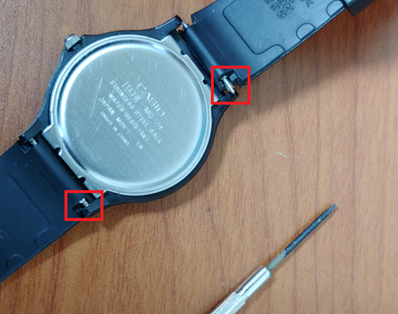

  - 빨간색 사각 박스 안을 보면 작은 일자 드라이버가 살짝 걸릴 수 있게 되어있습니다. 그래서 걸고 밴드 안쪽 구멍 쪽으로  누르면 스프링 때문에 안쪽으로 들어가게 됩니다.  그 상태에서 밴드를 당기면 한쪽이 빠지게 됩니다.



시계줄 분리

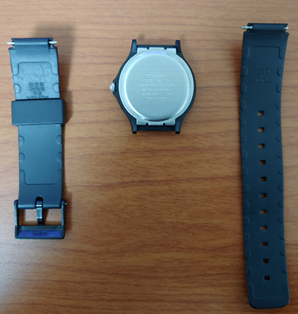

    - 위아래 시계줄을 분리함.



시계줄 분리



  2) 뒤판 열기

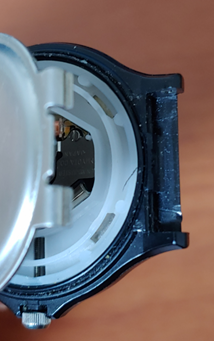

  - 시계마다 다를 수 있습니다. 나사로 고정되어 있으신 분은 4개의 나사를 제거하시면 되고, 사진과 같은 타입의 시계라면 드라이버로 걸리는 한 부분을 조심스럽게 들어 올립니다. 이때 또 한 번 손 조심해야 합니다.



뒷판 열기



  3) 배터리 제거



  - 그냥 똑 빠지지 않고 살짝 걸리도록 되어 있으니 드라이버로 조심해서 좌우 고정하는 것을 똑 똑 쳐서 빼냅니다.

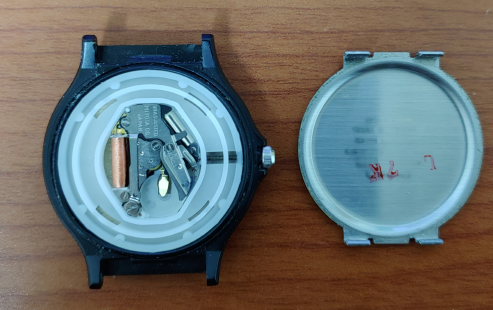

배터리 제거



  - 더 분해해보고 싶었지만, 느낌이 더 풀면 이 시계의 마지막이 되겠구나! 생각이 들어서 배터리만 교체하는 것으로 결정했습니다. 그리고  새로 구입한 배터리를 넣고 뚜껑을 덮습니다.



배터리 장착



  4) 재 조립



 - 시계줄을 넣을 때는 한쪽 구멍에 먼저 넣어 두고 반대쪽을 뺄 때처럼 드라이버 홈에 걸어서 밀어서 넣으면 '똑'하고 걸립니다. 그리고 초침이 움직이는 것을 확인하고 현재 시간으로 맞추면 끝이 납니다.





3. 마무리



  처음 교체하는 것이 어렵게 느껴져서 시계방에 가서 교체해야 하나 생각이 들었습니다. 그런데 직접 한번 해보면 다음에는  가족 것도 문제없이 해 줄 수 있겠는데 생각이 드실 겁니다. 그러나 자만은 금물입니다. 중요한 시계의 생명이 끝날 수 있습니다. ~~



   그리고 시계 뒷면 열어보시고 건전지에 붙은 번호 잘 확인하시어 건전지를 2번 구매하는 실수를 하지 않으셨으면 합니다.





4. (참고) 코인 건전지 정보



  코인 건전지 정보 찾아보다가 간단하게 알고 있으면 도움이 될 것 같아 공유드립니다.



코인 건전지



  사실 코인 건전지를 볼일은 잘 없습니다. 시계 혹은 리모컨에 사용되고 OTP 같은 몇 번씩 사용하지 않는 제품들에 들어 있습니다.



  건전지가 사용 다하면 어떤 것으로 교체해야 하는지 모를 때가 많습니다. 보통 건전지에 제품번호 같은 것들이 있는데 이것만 이해하고 있으면 쉽게 선택할 수 있습니다. 글자가 보이지 않는다면 작은 자(Ruler)가 하나 있으면 좋습니다.



  다 사용한 건전지에 CR, SR, LR로 시작하는 글자와 숫자가 보일 것입니다.

앞은 영문은 C, S, L 은 배터리 화학성분을 말하고(전압), R은 Round라고 해서 둥근 형태라고 보시면 됩니다.



  그리고 제품에 따라 조금 차이가 있는데,  4개의 숫자를 가진다면 앞의 두 자리가 원의 지름을 나타내고 숫자가 3개 라면 한자리가 원의 지름이고 뒤의 두 숫자가 두께(높이)를 나타냅니다. 그래서 만약 코인 건전지에 글자가 보이지 않는다면 자로 측정해보면 어떤 타입을 구입하면 되는지 파악이 되실 겁니다. 그리고 사용되는 전압 확인 필요합니다.

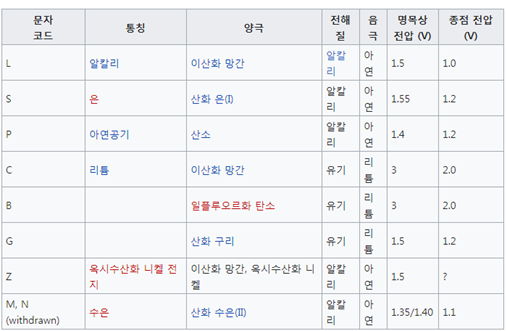

<전기화학 시스템 - wikipedia, 단추형 전지>



  - 예로  CR1220  사용되면,  C : 리튬, R : Round, 12mm : 지름,  20mm : 높이

 로 해석하시면 됩니다. 즉, 3V 형  둥근 형태의 지름 12mm이고 두께 20mm 것을 구입하면 되는 것이죠.
