무선충전모듈 세트 5V 1A [SZH-EK376] 사용 후기





안녕하세요.



 무선 충전 모듈이 나온 지 꽤 되었고, 무선충전 제품들이 많이 나오고 있습니다. 이번에 무선충전을 한번 도입 겸 테스트해 보라고 해서 확인해 본 내용 공유해 드립니다.



 무선충전 모듈 후기를 적기 이전에 아주 간단하게 무선충전에 대해서 정리를 해보고 테스트를 시작해 보도록 하겠습니다.



---



1. 무선 충전 간단한 원리



  무선 충전방식에는 크게 3 가지기로 나누어 볼 수 있습니다. 첫 번째로 자기유도 방식이 있고, 두 번째 자기 공진 방식이 있는데 이 중에서 자기공진 방식은 공명현상을 이용해서 특정 진동수를 가진 물체가 같은 진동수의 힘이 외부에서 가해질 때 진폭이 커지면서 에너지가 증가하는 현상으로 전류를 발생시킵니다.



  세 번째는 전자기파를 이용하는 것인데 인체의 유해성 문제 때문에 산업용으로 연구 중이라고 합니다. 이 중에서 많이 사용되고 있는 자기유도 방식을 확인해 보겠습니다.

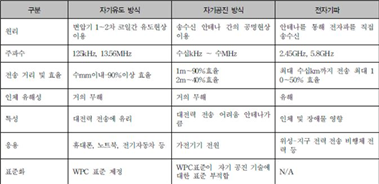

무선충전구분





  자기유도 방식은 전자기 유도의 원리를 이용하여 전력을 공급하는 것입니다. 패러데이 전자기 유도 법칙이라고...

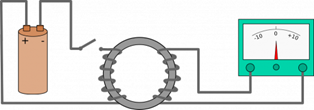

자기유도방식





  넘어가서 쉽게 전달드리자면, 입력 측에 전원을 공급하면 입력 측에 달려 있는 코일에 전류가 흐르면서 자기장이 발생합니다. 그러면 출력 측(수신 측)에서도 동일한 코일에서 자기장으로 인해 유도 전류가 발생하게 됩니다. 그래서 전선을 연결하지 않아도 충전이 됩니다.



자기유도 원리





2. 제품 스펙



 입력전압 : 5V~12V

 출력전압 : 5V

 출력전류 : 최대 1A

 최대전송거리 : 20mm

 코일 지름 : 약 40mm

 (디바이스 마트 참조)





3. 무선충전 모듈 동작 확인

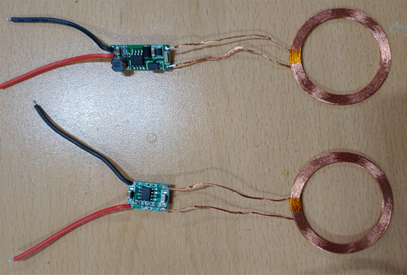

 위쪽은 출력 측(외부회로에 연결), 아래쪽이 입력 측(외부전원 연결)







1) 밀착시켜서 테스트 결과





  - 입력 5.1V 경우, 출력 4.3V로 출력되었습니다.

  - 입력 9.1V 경우, 출력 5.0V로 출력되었습니다.





2) 스마트폰 케이스를 사이에 둔 경우(간격 : 2mm)





  - 입력 5.1V 경우, 출력 3.2V로 출력되었습니다.

  - 입력 9.1V 경우, 출력 4.9V로 출력되었습니다.





3) 사이에 아무것도 없을 경우 (간격 : 6mm)



  - 입력 5.1V 경우, 2V 정도 출력되었습니다.

  - 입력 9.1V 경우, 3.3V 정도 출력되었습니다

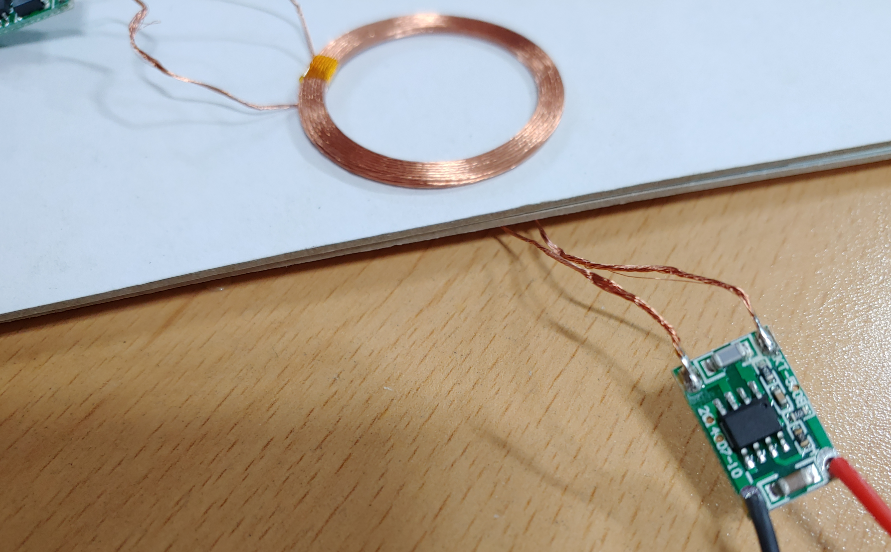

4) 4mm 두께의 종이를 둔 경우





  - 입력 9.1V 경우 3V 정도 출력되었습니다.





4. 사용 후기



  특별하게 조정이나 설정할 필요가 없이 간단하게 입력 측에 외부 전원 연결하고 출력 측에 구동시킬 회로 전원으로 연결해 주면 간단하게 사용 가능합니다.



  스펙에 나와 있는 20mm는 되지 않았고 코일 측에 커버를 만든다고 하면 최대 2mm~3mm 정도가 되어야 4v 정도 나오지 않을까 합니다.



  출력전류 측정은 해보지 못해서 1A까지 나오는지 확인은 하지 못했습니다.



  출력과 입력에 실크 표기를 해주면 다음에 사용할 때 헷갈리지 않을 것 같습니다. 보고 기판 하단에 매직으로 표기해 두시면 나중에 헷갈리지 않을 듯합니다. 무선 충전 스마트폰은 충전되지 않습니다. ^^





감사합니다.
