DFR0446 모듈 (3.7->5V 승압 및 충전) 사용 후기





안녕하세요.



  3.7V 리튬 배터리를 이용해서 5V 전원 제품을 이용하려고 하면 승압 회로를 설계해주어야 합니다. 그리고 충전까지 되게 하려면 생각할 것이 늘어납니다. 그래서 기성성 제품 제품 중 하나를 구매해서 테스트해 보았습니다.



---



1. 제품 스펙



  - Charge mode input voltage (VIN): 4.5-6.0V

  - Boost mode output voltage (VOUT): 5V

  - Suitable for battery voltage: 4.2V (3.7V lithium battery full of 4.2V)

  - Charge mode Maximum charge current: 2.5A

  - Boost mode Maximum output current: 2.5A

  - Switching frequency: 600KHz

  - Charging mode efficiency:> 90%

  - Boost mode efficiency:> 90%

  - Support battery overcharge protection

  - Temperature protection: more than 150 ℃, automatic power failure

  - Size: 35 * 30mm/ 1.38 * 1.18inches / Weight: 12g





2. 구성 확인



 - 커넥터는 3개 있습니다.  (VIN, VOUT, BATTERY)

 - VIN은 Micro USB 5 pin으로 입력 전원단이 됩니다.

 - VOUT은 출력단으로 일반 USB 5V 출력을 해주고 있습니다. 그래서 일반적인 USB 전원을 요구하는 장비들은 다 연결이 가능합니다.



 - BATTERY 단자는 PH-2A커넥터로 되어 있습니다. 그래서 일반 MOLEX 타입이 아니다 보니 확인하시고 배터리 쪽이 PH-2Y 부착 가능한지 확인하시고 준비하시면 됩니다. 그래서 그러지 보드에 별도로 납땜 가능하도록 +, - PAD가 나와 있습니다. 자신이 원하는 커넥터를 별도로 연결하면 됩니다.





3. 회로 구성 확인



  최근 회사들이 모듈 제품의 회로도도 공개해주고 있어서 감사할 뿐입니다. 그래서 보시고 참고하셔도 될 듯합니다.  회로는 MP2636 칩 중심으로 설계되어 있습니다.



  3.7V 리튬폴리머 배터리를 연결하면 5V를 승압하여 출력하고, 외부 전원을 VIN에 연결하면 자동으로 배터리를 충전합니다.

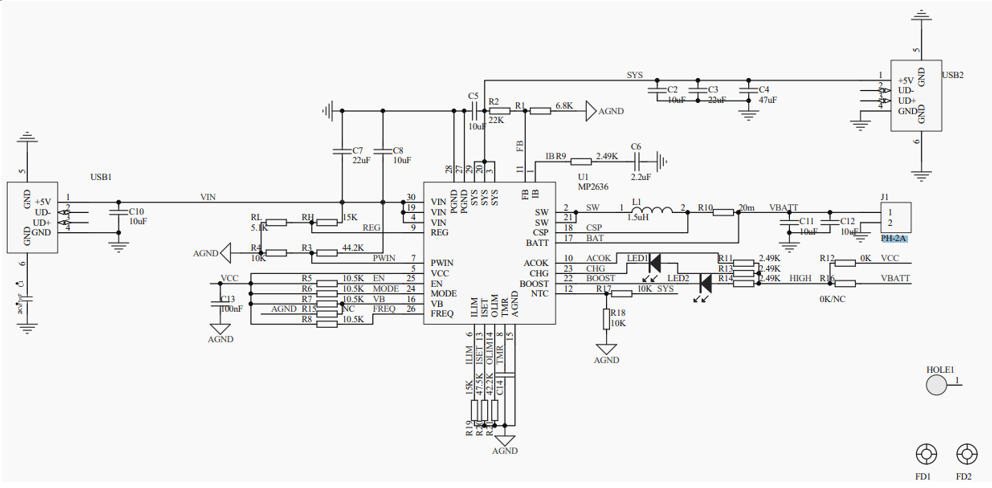

DFR0446 공개회로도





  - 각 핀에 대한 설명은 Datasheet에 아래와 같이 나와 있습니다.



MP2636 PIN MAP





   상세하게 동작하는 방법을 알고 싶다면 아래 첨부한 데이터 시트를 참조하면 도움이 될 것입니다.

  OPERATION FLOW CHART와 START UP TIME FLOW 등 칩 기능에 대한 설명들이 잘 되어 있습니다.





4. 동작시키기



  VIN에 입력 없이 배터리를 연결하면, 부스터(BOOST)에 약하게 녹색불이 들어옵니다. (배터리가 남아 있다면)



배터리 BOOST





  - 배터리를 장착하고 VIN에 전원을 공급하면 CHG LED에 불이 들어옵니다.

  - VOUT 단자에 임베디드 모듈을 부착시켜 동작시켜 보면 문제없이 작동하는 것을 확인할 수 있습니다.

  - VIN으로 VOUT을 사용할 경우 소리가 없습니다. 그러나 배터리로 VOUT를 이용할 경우 스위칭되는 고주파수 소리가 아주 작게 납니다. (안 들리시는 분도 있습니다. ^^)



VIN, VOUT, 충전 단자 연결





5. 사용해 본 결과



  장점이라면, 리튬 폴리머 배터리 충전과 5V 전압원으로 사용 가능합니다. 그리고 기구 구멍 홀이 하나 있어 제품 고정에 사용할 수 있습니다. 배터리 부분에 납땜 위한 패드가 있어 배선작업을 할 수 있습니다. 회로도가 공개되어 있어 참조할 수 있습니다.



  단점(?) 불편한 점이라면, 전원 스위치가 없다 보니 연결하는 다른 쪽에서 전원 ON/OFF 스위치를 만들어주어야 합니다. 그리고 배터리 커넥터가 많이 볼 수 있는 타입은 아니다 보니 확인이 필요합니다.



  참고로, 모듈을 2개를 샀는데, 하나는 정상적으로 동작했지만, 다른 하나는 충전이 되지 않고 LED가 깜박이며 꺼지는 현상이 발생했습니다.

  다른 분들도 위의 동작과 다르다면 바로 구매한 곳에 전화해서 교체하시기 바랍니다. 저는 구매하고 납땜 작업을 해버려서 교체하지는 못했습니다.





감사합니다.
