[STM32] NUCLEO-STM32C092RC 보드 확인해 보기





안녕하세요.



 이번에 MCU를 STM32C091을 사용해야 할 프로젝트가 있어서, MCU를 테스트할 수 있는 보드를 찾아보았습니다.

 완전한 동일한 MCU를 사용하는 NUCLEO 보드는 없었지만, 비슷한 사양의 NUCLEO-C092RC 보드가 있어 간단하게 사양과 동작을 확인해 보았습니다.



---





1. 제품 구성확인



 NUCLEO 보드 구매할 때마다 생각 드는 것이지만, 케이블 하나 넣어주면 좋겠다는 생각 드는데, 역시 설명 링크 적어둔 종이와 보드 하나가 들어 있습니다.



 이번 보드는 USB-C 타입이다 보니, 스마트폰 충전 케이블을 그대로 사용할 수 있습니다.







2. NUCLEO-STM32C092RC 간략한 스펙



NUCLEO-C092RC는 STM32C0 시리즈 중 하나로, 기존 8비트/16비트 MCU 시장을 대체하기 위해 나온 초저가형/고효율 32비트 보드입니다.



1) 프로세서 및 메모리

  Core: Arm® 32-bit Cortex®-M0+

  Max Frequency: 48 MHz

  Flash Memory: 32 KB (코드 저장 공간)

  SRAM: 12 KB (데이터 처리 공간)



2) 인터페이스 및 주변 장치 (Peripherals)

  통신: 1 x I2C, 2 x USART, 1 x SPI

  아날로그: 12-bit ADC (최대 19채널, 고속 변환 지원)

  타이머: 16-bit 고급 제어 타이머 (PWM 제어 가능), 3 x 16-bit 범용 타이머

  RTC: 하드웨어 달력 및 알람 기능 포함

  FDCAN(Flexible Data-rate CAN) : 기존의 표준 CAN(Controller Area Network) 통신을 한 단계 업그레이드한 차세대 통신 규격으로 고성능 MCU(G4, H7 시리즈 등)에만 들어가는 고급 기능이지만 엔트리급임에도 불구하고 이 포트를 가지고 있습니다.





3. F411 보드와 C092 보드 외관 비교



 F411보드 나온 지 조금 오래되었지만, 외관 간단하게 비교해 보면, 버튼과 저항 등 소자들이 작아지고,  소형화했고, FDCAN 포트 추가와 USB-C 타입으로 변경했습니다.







4. STM32 CUBEIDE 설정



1) 프로젝트 생성

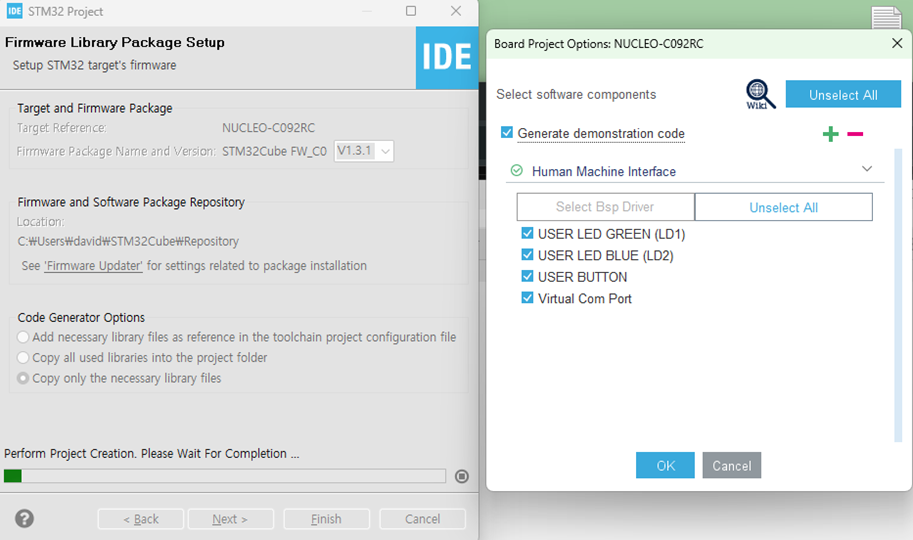

 - Board Selector로 C092RC를 선택하고, 빠른 보드 테스트를 위해서 옵션으로 데모 코드를 생성합니다.







2) Pinoutput view



 - 데모를 위해 초기 설정된 핀 설정을 확인할 수 있습니다.

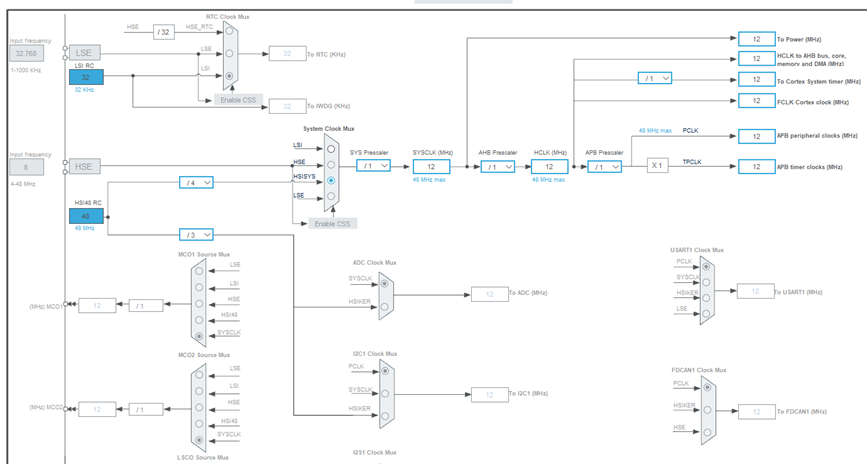

 - 클럭 설정도 기본 설정으로 합니다. 메인 클럭으로 48MHz 까지 지원되는 것을 알 수 있습니다.

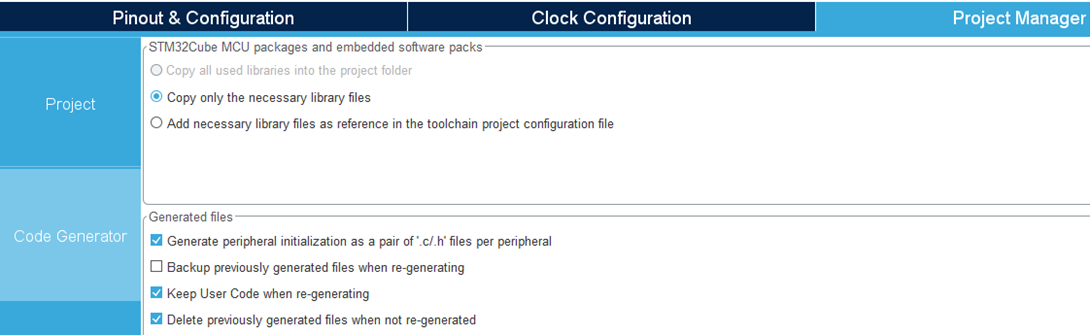

- 코드 조금 보기 쉽게 하기 위해서 주변장치(Peripheral) 파일을 분리합니다.





3) 코드 확인



 - 주변장치 초기화와 User 버튼에 LED 토글 동작하는 코드를 제공합니다.





5. 실행결과



 - USER 버튼을 누르면 LD1, LD2 가 켜지고 꺼지는 동작하는 것을 알 수 있습니다.

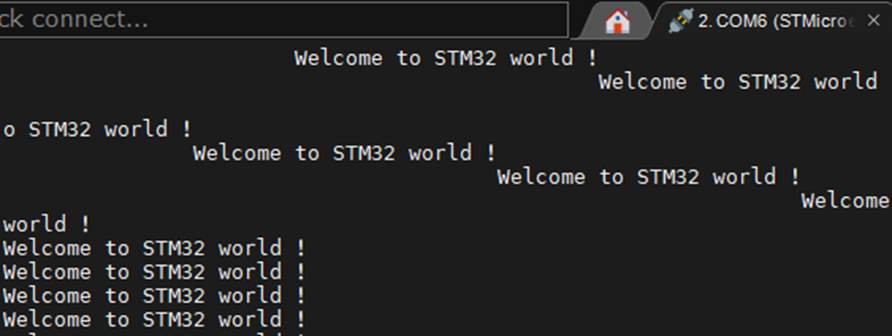

 - 리셋 버튼을 누를 때마다 시리얼 포트로 환영메시지를 출력합니다.

 - 참고로, 데모 코드에는 \n\r 되어 있는데, Windows 환경에서 개발하고 터미널로 결과를 본다면 printf에 \r\n 순서로 하면 계단현상이 나타나지 않을 것입니다.







감사합니다.
